2、一体式抱紧换式输入轴，传动更平稳。
3、
4、交期短，性价比高。
15920081001
命名规则
|
34HS80-45U14PF05 □□ |
|
|
命名段 |
含义 |
|
34 |
91抖音APP下载外径86mm |
|
HS |
两相步进 |
|
80 |
机身长度80mm |
|
45 |
额定电流4.5A |
|
U |
出轴方式：A圆轴；D单扁；U键槽；V双扁 |
|
14 |
输出直径14mm |
|
PF05 |
输出端形状比速：方形5比 |
|
□□ |
非标参数 |
技术参数(手机浏览时，可左右滑动表格）
|
91抖音APP下载型号 （Model） |
保持转矩（N.M） |
机身长度 (mm) |
相电流 (A) |
相电阻 (Ω) |
相电感 (mH) |
转动惯量 (g.c㎡) |
重量 Kg |
适配91抖音APP污版下载 (推荐型号) |
|
34HS80-45U14PF05 □□ |
4.50 |
80 |
4.5 |
0.41 |
2.90 |
2100 |
2.33 |
SA-872E |
|
34HS118-60U14PF05 □□ |
8.50 |
118 |
6.0 |
0.49 |
4.00 |
2700 |
3.78 |
SA-872E |
|
34HS156-60U14PF05 □□ |
12.00 |
156 |
6.0 |
0.76 |
8.40 |
4000 |
5.43 |
SA-872E |
★ 推荐91抖音APP污版下载是脉冲型，91抖音视频还可以为客户提供以下驱动：
★ 总线型步进91抖音APP污版下载、★IO控制、电位器调速

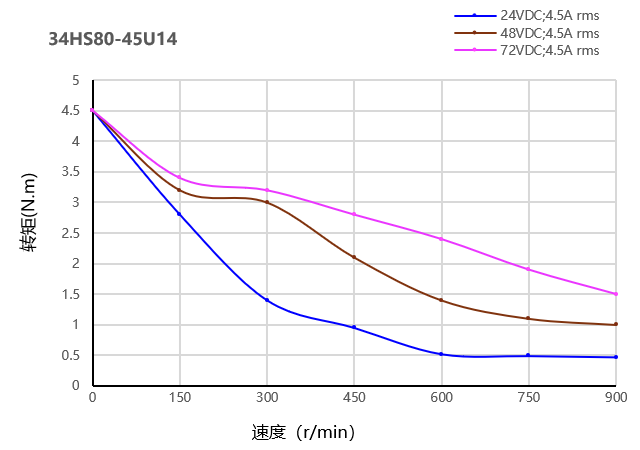

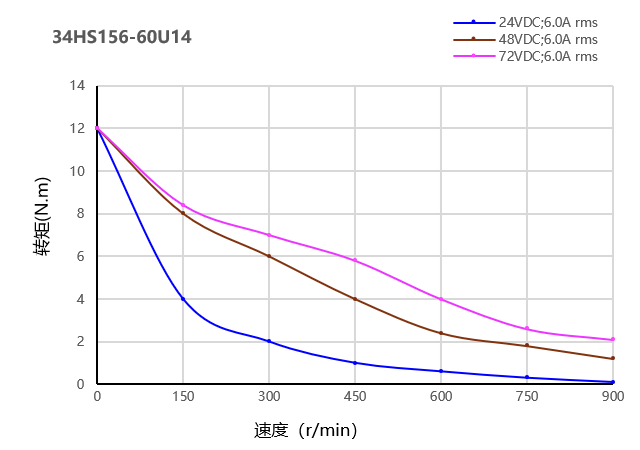

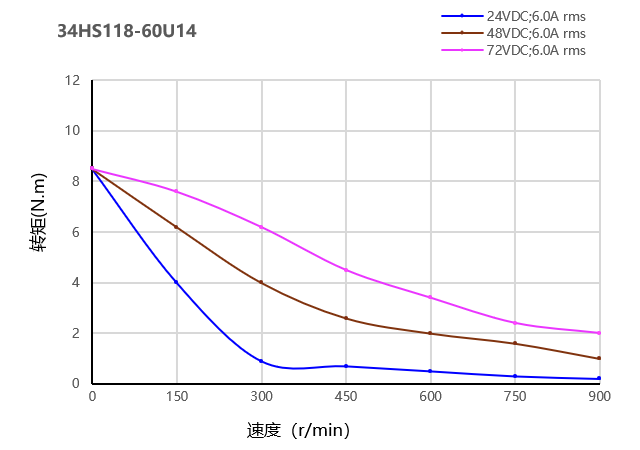

动态力矩曲线
注意事项
●同一91抖音APP下载同一91抖音APP污版下载，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。
●91抖音APP污版下载电压越高，高速输出力矩越大，但不能超出91抖音APP污版下载的电压使用范围，建议电压小于或等于48VDC。

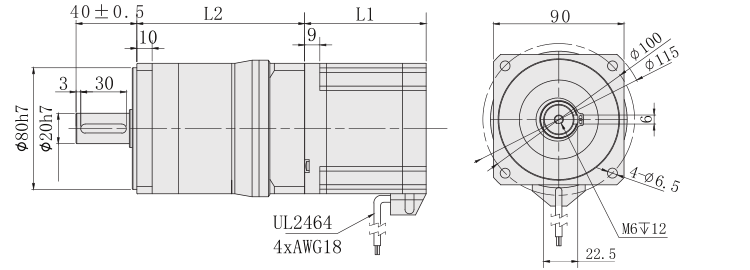

外形尺寸图（单位：mm）
★本系列91抖音APP下载可以根据客户要求定制：机身长度（L1）、减速箱长度（L2）、出线方式；
★加配：断电刹车、IP65等级防水工艺。
|
型号 |
PDF文件 |
3D图 |
|
34HS80-45U14PF05 |
点击下载 |
点击下载 |
|
34HS118-45U14PF05 |
点击下载 |
点击下载 |
|
34HS156-60U14PF05 |
点击下载 |
点击下载 |
